IG541驱动气体瓶组容器阀

更新时间:2019-07-30

    安装在驱动气体储瓶上,自带压力表接口和安全泄放装置等机构,用以密封驱动气体瓶组内的驱动气体(氮气)。

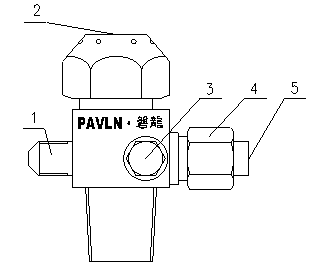

    压力表压力调节:用活动扳手逆时针旋开(4)调节螺母至压力表显示(测压通道打开),指针在绿区为正常。调节完毕后,用扳手旋紧(4)调节螺母(关闭测压通道),以免压力表长期受压损坏和泄露。如图所示。


1.驱动管路接口             2.电磁型驱动装置接口          3.安全泄放装置
4.压力调节螺母             5.压力表接口                  6.驱动气体储瓶接口
