感温自启动灭火装置结构图(直接式)

更新时间:2019-07-31

      直接探火管式灭火装置采用七氟丙烷/二氧化碳作为灭火剂,探火管通过容器阀、释放连接体连接到灭火剂瓶组上,固定在火源最可能发生处的上方,进行火源探测。当火灾发生时,探火管在受热温度最高处被软化并爆破,探火管中压力下降,启动容器阀,灭火剂通过探火管破裂的出口释放灭火。

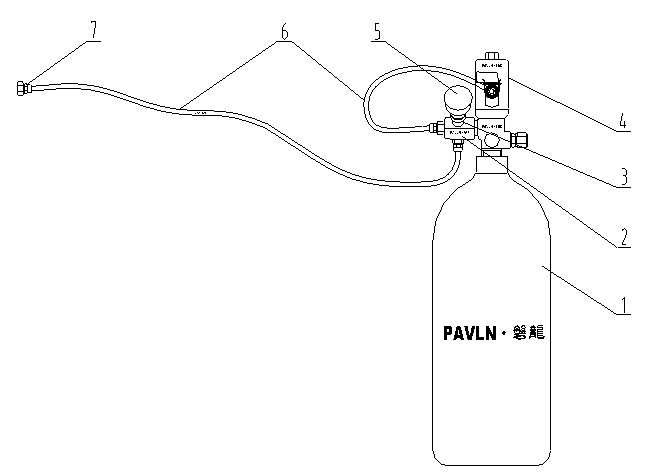

七氟丙烷直接探火管式灭火装置结构图:

1.灭火剂储瓶         2.释放连接体         3.压力表开关        4.灭火剂瓶组压力表
5.容器阀             6.探火管压力表       7.探火管            8.末端堵头


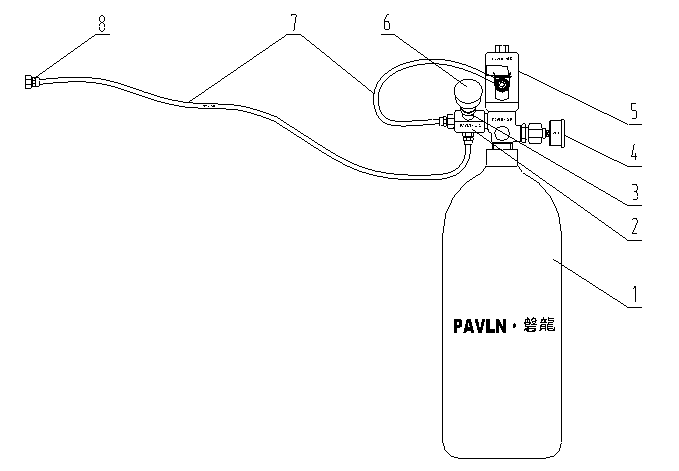

二氧化碳直接探火管式灭火装置结构图:

1.灭火剂储瓶           2.释放连接体           3.压力表开关             4.容器阀
5.探火管压力表         6.探火管               7.末端堵头
